Część I
z cyklu "Od zera do komputera"
Jak złożyć komputer w całość?
W poniższym poradniku znajdziecie przedstawioną w jak najbardziej przystępny sposób instrukcję, jak złożyć komputer, a także co przygotować, aby nie musieć szukać tego później podczas procesu.
Etap I
Przygotowanie miejsca pracy oraz narzędzi
Stabilne i czyste miejsce:
Wybierz gładkie, płaskie i stabilne miejsce pracy. Unikaj miejsc podatnych na statyczne naładowanie, takich jak dywany. Idealne będzie np. biurko czy stół, pamiętaj jednak o ich wcześniejszym uprzątnięciu. Po oczyszczeniu powierzchni roboczej umieść na niej matę antystatyczną jeśli takową posiadasz.
Dobre oświetlenie:
Upewnij się, że masz dobre oświetlenie, aby widzieć drobne detale podczas montażu. Idealna będzie np. wysoka lampa biurkowa świecąca centralnie od góry.
Narzędzia i sprzęt:

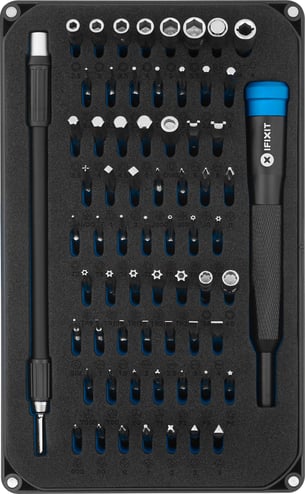

- Śrubokręt krzyżakowy (tzw. Philips) i płaski
- Pęseta (ułatwi umieszczanie małych elementów)
- Mata antystatyczna lub podkładka antystatyczna
- Pudełko na śrubki i małe elementy
- Plastikowe opaski samozaciskowe tzw. trytytki
- Ręcznik papierowy i Alkohol etylowy tzw. IPA (alternatywnie suche i nasączone alkoholem ściereczki, dostępne do zakupu w sklepach)
- Pasta termoprzewodząca (zazwyczaj znajdziecie ją w zestawie z chłodzeniem procesora, ale nie zawsze - czasem np. jest ona już umieszczona na chłodzeniu)
Etap II
Montaż komponentów na płycie głównej
1. Rozpakowanie podzespołów bazowych
Otwórz opakowania z podzespołami - płytą główną, dyskiem SSD (M.2), pamięcią RAM, procesorem i chłodzeniem procesora
2. Instalacja pamięci RAM

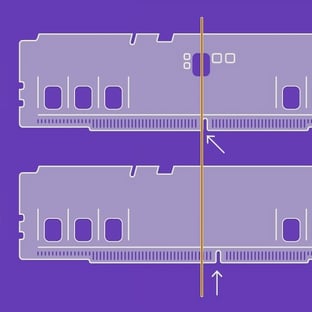

Weź kość pamięci RAM do ręki - zwróć uwagę gdzie umieszczone jest wcięcie! Otwórz zaciski na gnieździe pamięci RAM na płycie głównej. Umieść moduły pamięci tak, aby wypustka w slocie pokrywała się z wcięciem w module. Dociskaj je równomiernie, aż usłyszysz charakterystyczne "pyknięcie"
3. Montaż dysku M.2
Odkręć radiator znajdujący się nad (czasem poniżej) slotem PCIe. Delikatnie wsuń dysk, do slotu zachowując kąt ok. 30 stopni. Po wsunięciu dysku do końca możesz docisnąć go delikatnie do nóżki na płycie głównej. Przykręć dysk śrubką z zestawu, dokręcaj do pierwszego oporu.
4. Montaż procesora

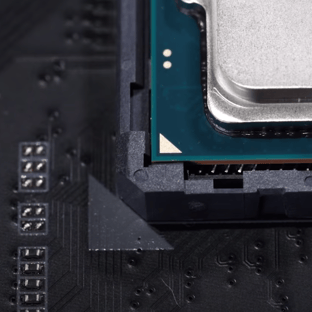

Zwolnij dźwignię na socketcie procesora na płycie głównej. Weź procesor do ręki i znajdź na nim złotą strzałkę, a następnie poszukaj wytłoczonej/namalowanej strzałki w jednym z rogów socketu. Ułóż procesor w socketcie, tak aby strzałki pokrywały się. W przypadku platformy AMD, zablokuj dźwignię. W przypadku jakiegokolwiek innego socketu, ułóż ponownie blaszkę pokrywy socketu na miejscu, a następnie zablokuj dźwignię.
5. Montaż chłodzenia procesora

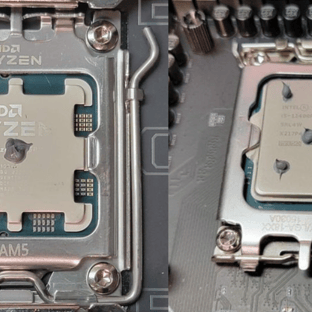

Zweryfikuj w instrukcji od chłodzenia, czy wymaga ono innego backplate'u niż oryginalnie zamontowany na płycie głównej - jeśli tak przygotuj go i zamontuj zgodnie z instrukcją. Oczyść powierzchnię procesora i chłodzenia ręcznikiem papierowym nasączonym alkoholem izopropylowym. (Jeśli nachłodzenie nałożona jest już pasta przejdź 2 podpunkty dalej. Nałóż pastę termoprzewodzącą zgodnie z grafiką obok - zagwarantuje to maksymalne pokrycie powierzchni odpromiennika ciepła procesora. Załóż chłodzenie i dokręć je równomiernie, każdą śrubę kolejno po kilka obrotów, aż do pierwszego oporu.
Etap III
Montaż wewnątrz obudowy komputera
1. Montaż płyty głównej w obudowie
(Opcjonalne) Jeśli twoja obudowa nie posiada zamontowanej na stałe osłony portów, to dobry moment, żeby ją umieścić w dopasowanym miejscu z tyłu obudowy. Odpowiednio przygotowaną płytę należy umieścić teraz w wewnątrz obudowy i osadzić ją na znajdujących się tam nóżkach.
2. Montaż karty graficznej

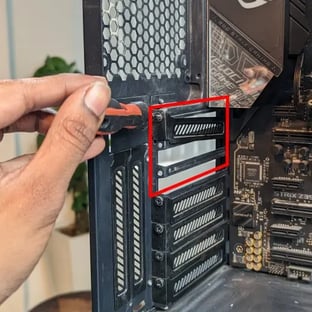

Wykręć śrubki trzymające śledzie w slotach, które zajmować będzie karta, tak jak na zdjęciu. Odblokuj blokadę slotu PCIe. W tak przygotowany slot możesz zamocować kartę graficzną, a następnie przykręcić ją do obudowy.
3. Podłączenie okablowania
Prowadząc przewody z tyłu obudowy, podłącz gniazda panelu frontowego oraz włącznik. Ponownie prowadząc kabla z tyłu obudowy, podłącz wentylatory do płyty głównej. Podłącz kable zasilania do płyty głównej, karty graficznej, płyty głównej i wyprowadź je do tyłu obudowy.

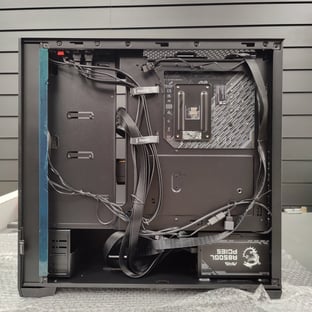

4. Montaż zasilacza i cable management
Podłącz kable zasilania do zasilacza, a następnie umieść zasilacz w obudowie i przykręć go z tyłu 4 śrubami. Pogrupuj kable poprowadzone wspólnym torem i pospinaj je opaskami samozaciskowymi.
